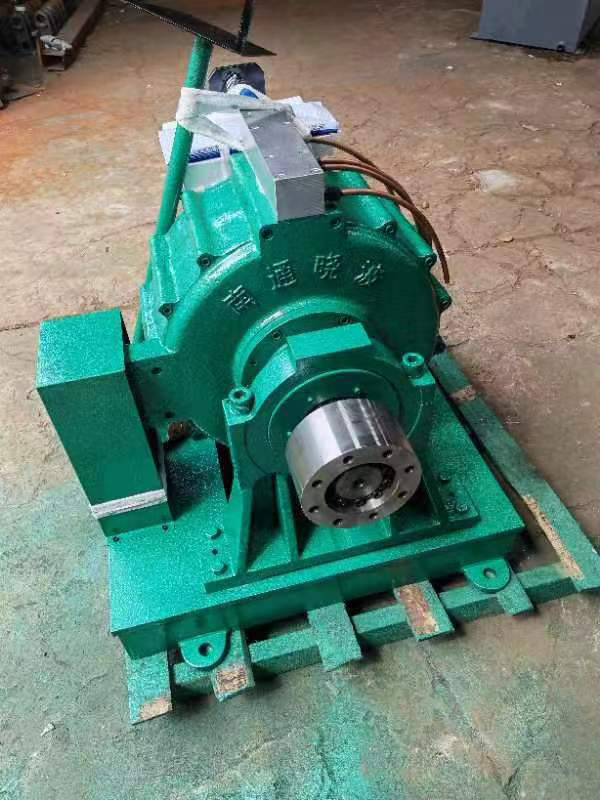

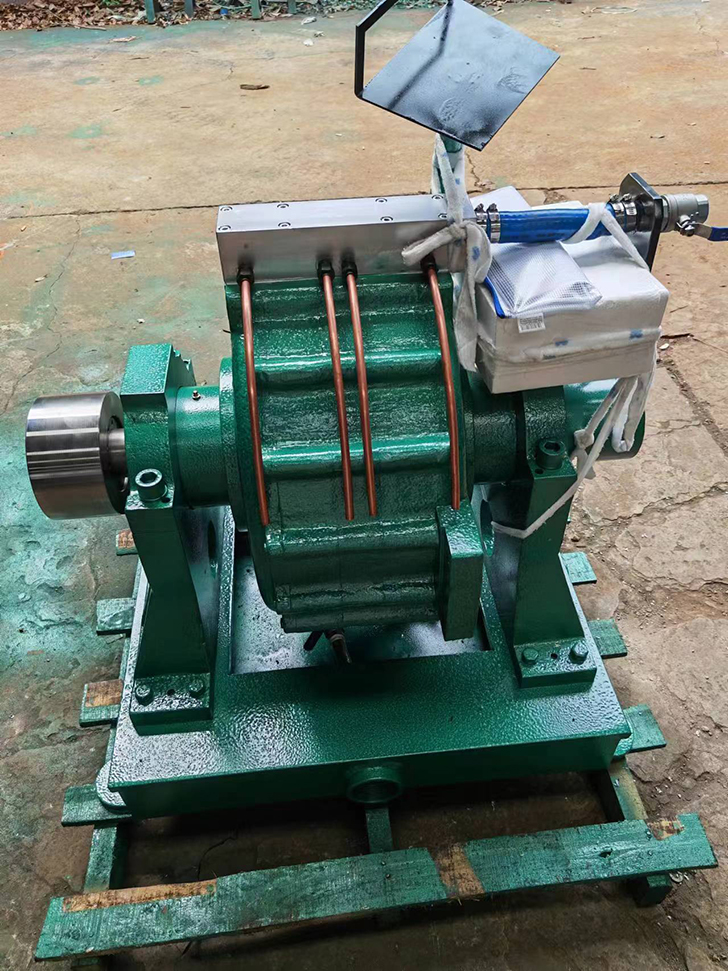

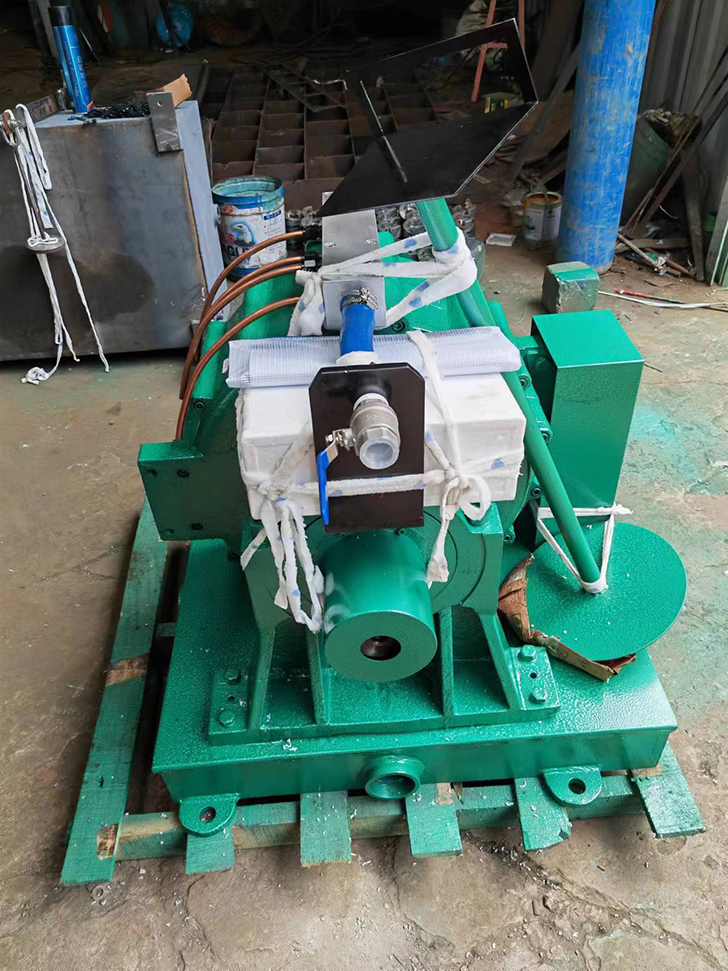

DY250、DY500、DY750、DY1000型水力測功器是我公司在引進國外先進技術的基礎上，加以消化吸收，并通過優化設計而研制出的一種測功器。它是控制水環大小的變沖量測功器，具有穩定性好、測試精度高等特點。
技術參數：
|
水力測功器
的型號 |
DY250 |
DY500 |
DY750 |
DY1000 |
|
最大吸收功率
（千瓦） |
250 |
500 |
750 |
1000 |
|
扭矩測試精度
(F.S) |
±0.4% |
±0.4% |
±0.4% |
±0.4% |
|
測速精度
(F.S) |
±0.05% |
±0.05% |
±0.05% |
±0.05% |
|
主軸最高轉速
(轉/分) |
4500 |
4500 |
4500 |
4500 |
|
主軸旋轉方向 |
雙向 |
雙向 |
雙向 |
雙向 |
|
制動力測定范圍
(牛頓) |
1780 |
3560 |
5340 |
7100 |
|
最大制動力矩
(年頓.米) |
1700 |
3400 |
5100 |
6780 |
|
最大耗水量
(m3/h) |
5 |
10 |
15 |
20 |
|
最高排水溫度
(ºC) |
70 |
70 |
70 |
70 |
|
主軸總長度
(mm) |
740 |
864 |
988 |
1112 |
|
主軸中心至底座下底面高 |
450 |
450 |
490 |
490 |
|
測功器外形尺寸
(長×寬×高) |
800X 820 X950 |
930X820X950 |
1060X820X950 |
1190X820X950 |
|
底座外形尺寸
(長×寬×高) |
650X820X130 |
780X 820X130 |
900X820X170 |
1030X820X170 |
|
地腳螺孔位置 |
700X600 |
830X600 |
950X600 |
1080X600 |
|
轉動慣量
(公斤.米2) |
0.62 |
1.14 |
1.92 |
2.83 |

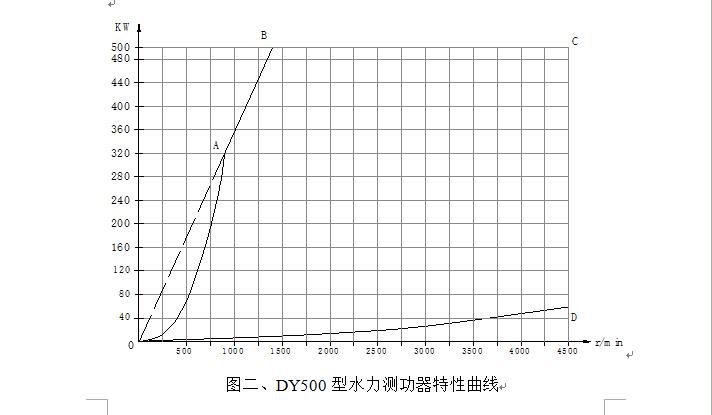

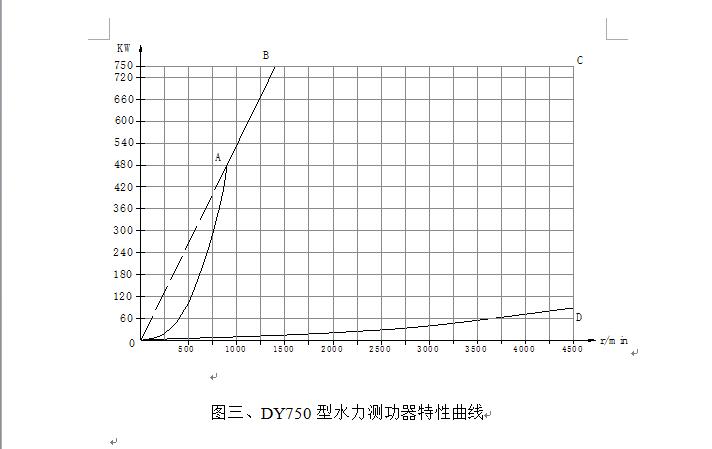

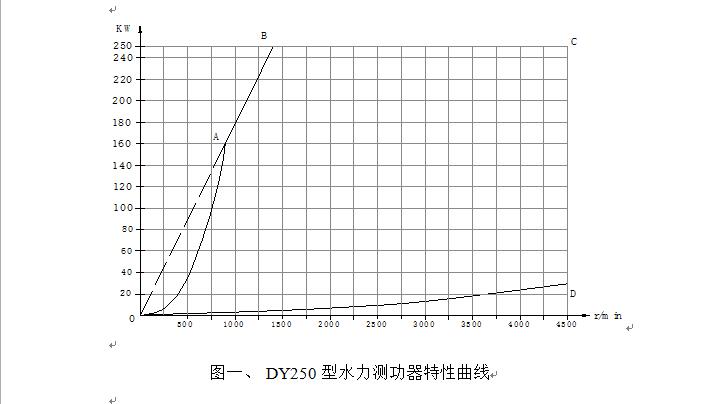

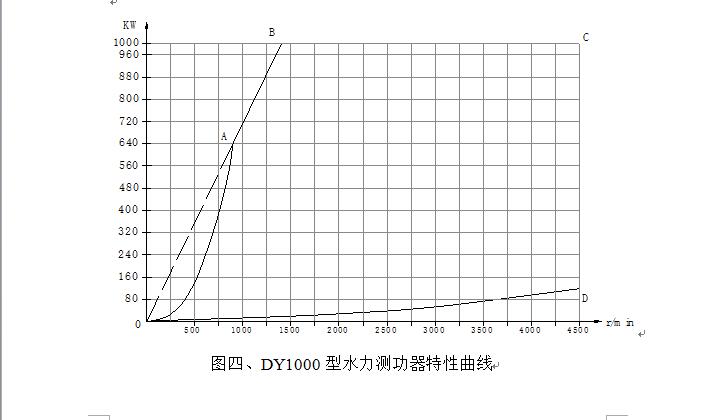

2、特性曲線
